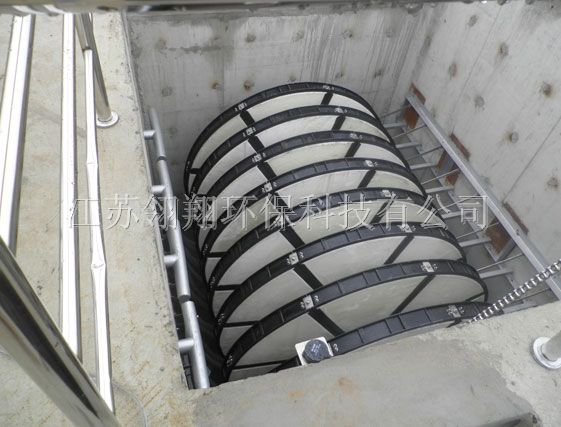

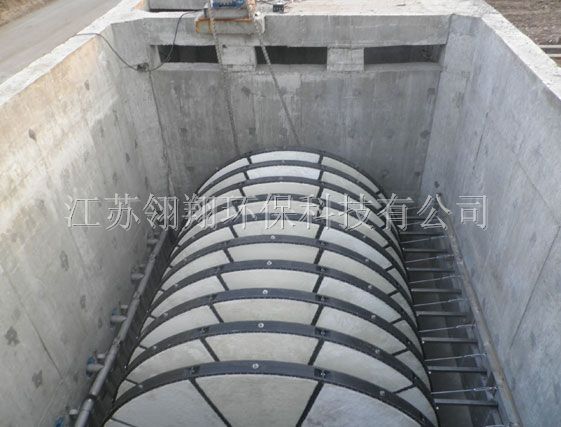

1、由中心轉筒、過濾盤片、反洗系統和配套電器控制系統等組成。過濾盤片固定在中心轉鼓周圍，并與中心轉筒具有連通孔。

2、原水（污水）經過盤片上濾布流入轉筒內，（濾布為特殊纖維濾布，過濾孔徑可達(10μm）原水通過濾布過濾后，清水流進轉筒，從轉筒出口排除系統外。

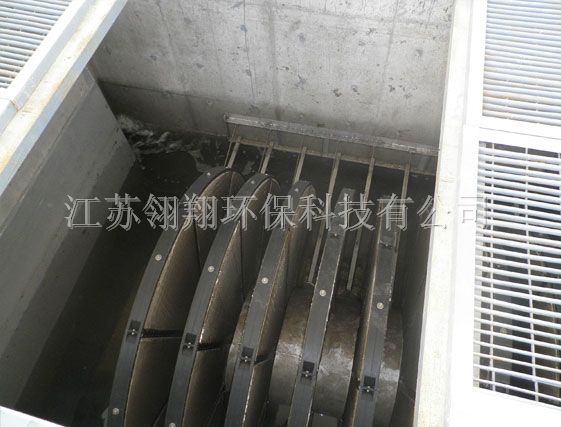

3、隨著過濾的進行，濾布外側的截留雜質不斷增加，透過濾布的水量減少。當雜質堆積到一定程度，濾池液位達到設定值，反沖洗裝置開始運行，將濾布外側堆積的雜質反洗出，沖洗后污水雜質吸入污水管道，然后排出裝置外。

4、反洗時盤片旋轉，直至濾布全部經過清洗，反洗停止，重新進入禁止過濾過程，以此循環操作。

全浸沒式轉盤過濾器特點

1、外進內出型，出水水質好并且穩定；

2、設計新穎，耐沖擊負荷；

3、設備簡單緊湊，附屬設備少，整個過濾系統的投資低；

4、設備閑置率低，總裝機功率低；

5、運行制動化，因而運行和維護簡單、方便；

6、水頭損失比砂濾池小得多；

7、占地面積比其他濾池小很多。

8、濾布轉盤過濾器比粒料濾池易于安裝；

9、設計周期和施工周期短；

10、對地基地耐力要求地，設備地基的投入少。特別適用于對已建污水處理廠的升級改造，可以使用水從一級B達到一級A。
